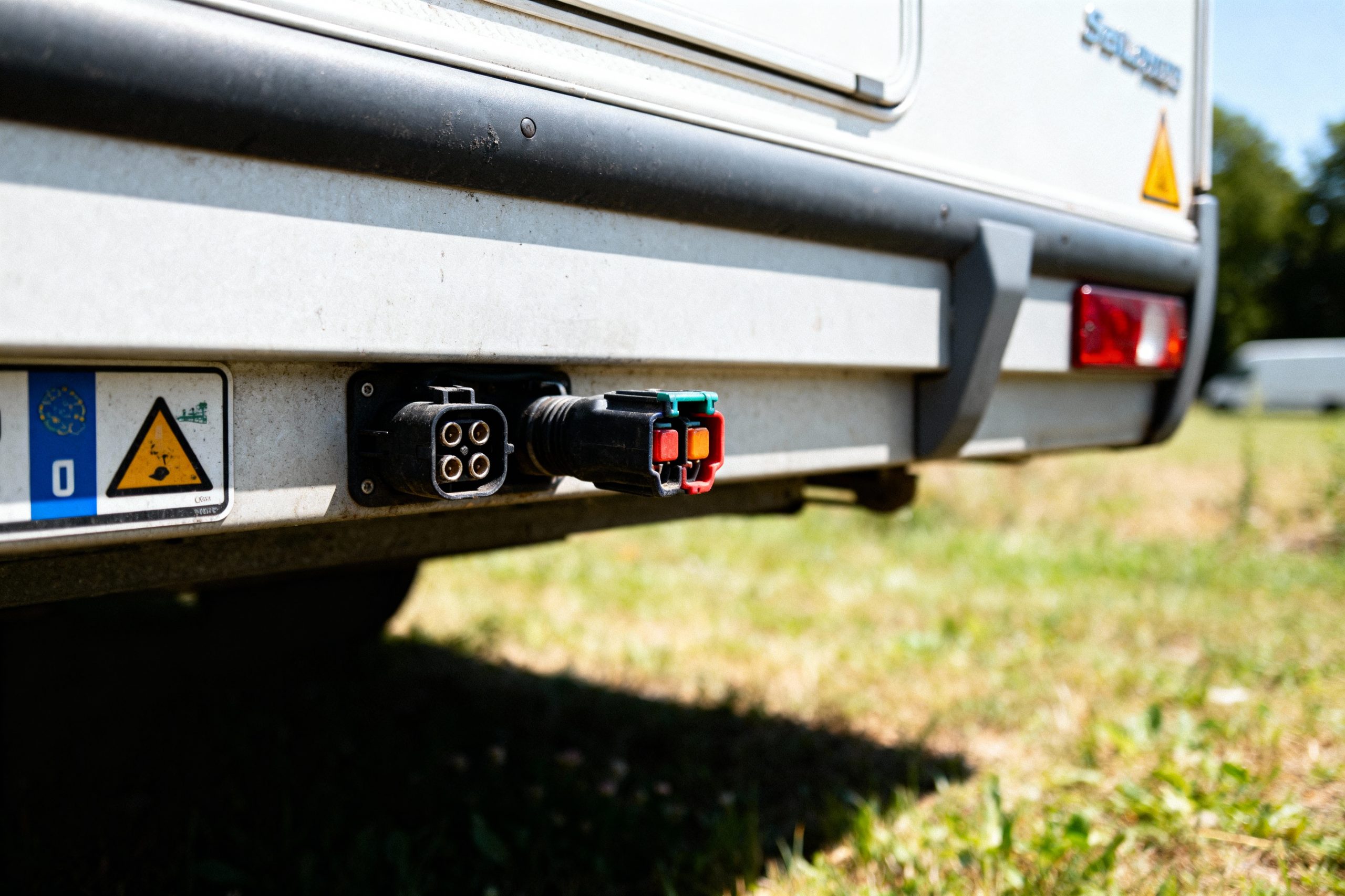

Branchement d’une prise de remorque : Comment bien câbler ?

Vous devez tracter une remorque mais ne savez pas comment relier son système électrique à votre voiture ? Le branchement d’une prise de remorque permet d’alimenter tous les feux de signalisation obligatoires pour circuler en sécurité. Cette opération technique nécessite de respecter les codes couleur européens et d’identifier le bon type de prise selon votre véhicule. Découvrez les étapes détaillées pour réaliser cette installation correctement.

Comment procéder au branchement d’une prise de remorque ?

Le branchement d’une prise de remorque consiste à connecter le système électrique de votre véhicule à celui de votre remorque pour alimenter les feux et signaux de sécurité. Cette opération requiert le respect de la norme européenne DIN ISO 1724 et l’utilisation du code couleur approprié.

La première étape consiste à identifier le type de prise installée sur votre véhicule. En France, la norme européenne privilégie l’utilisation de prises 7 broches sur les remorques, bien que certains véhicules récents soient équipés de prises 13 broches. Cette différence détermine la méthode de raccordement à adopter.

Avant de commencer les travaux, nous conseillons de couper le contact et de débrancher la batterie pour éviter tout risque de court-circuit. La préparation du matériel est également importante : vous aurez besoin d’une pince à dénuder, d’un tournevis et du schéma de câblage officiel pour votre type de prise.

Pourquoi est-il important de respecter le code couleur lors du câblage ?

Le respect du code couleur garantit la compatibilité universelle entre tous les véhicules et remorques en Europe. Cette standardisation permet d’éviter les erreurs de branchement qui pourraient endommager le système électrique ou créer des situations dangereuses sur la route.

Un câblage incorrect peut provoquer l’allumage des mauvais feux au mauvais moment. Par exemple, confondre les fils des clignotants pourrait faire clignoter le feu gauche quand vous tournez à droite, ce qui représente un risque majeur pour la sécurité routière.

La réglementation impose cette conformité pour assurer la fiabilité lors de branchements successifs ou en cas de remplacement de matériel. Cette universalité facilite également les réparations d’urgence, car tout garagiste européen peut identifier rapidement les connexions grâce au code couleur standard.

Code couleur pour une prise remorque à 7 broches

La prise 7 broches suit un code couleur précis défini par la norme européenne. Chaque broche correspond à une fonction spécifique et à une couleur de fil déterminée :

• Broche 1 (jaune) : clignotant gauche
• Broche 2 (bleu) : feux anti-brouillard
• Broche 3 (blanc) : masse – connexion critique
• Broche 4 (vert) : clignotant droit
• Broche 5 (marron) : feux de position droits
• Broche 6 (rouge) : feux stop
• Broche 7 (noir) : feux de position gauche

La connexion de masse (broche 3) représente l’élément le plus critique du montage. Une mauvaise masse peut provoquer des dysfonctionnements sur l’ensemble des circuits électriques de la remorque.

Comparaison entre prise 7 broches et 13 broches

La prise 13 broches offre des fonctionnalités étendues par rapport au modèle 7 broches. Elle inclut les mêmes fonctions de base mais ajoute l’alimentation des équipements intérieurs, la charge de la batterie auxiliaire et d’autres options spécifiques.

Les six broches supplémentaires permettent notamment d’alimenter un réfrigérateur, des prises 12V à l’intérieur de la remorque ou encore des systèmes de freinage électrique. Cette polyvalence explique pourquoi de nombreux constructeurs équipent désormais leurs véhicules de prises 13 broches.

Malgré ces avantages, la prise 7 broches reste largement répandue sur les remorques légères et moyennes. Elle suffit amplement pour les fonctions d’éclairage et de signalisation obligatoires.

Étapes à suivre pour un câblage correct de la remorque

Commencez par dénuder environ 7 à 10 cm du câble principal en retirant délicatement la gaine extérieure avec une pince à dénuder. Veillez à ne pas endommager les fils individuels lors de cette opération.

Dénudez ensuite chaque fil sur environ 5 mm et identifiez leur couleur. Vérifiez la correspondance avec le schéma officiel de votre prise avant de procéder aux connexions. Cette vérification préalable évite les erreurs coûteuses.

Insérez chaque fil dans la borne correspondante de la prise en respectant scrupuleusement le code couleur. Serrez fermement chaque connexion avec un tournevis approprié. Une connexion mal serrée peut provoquer des faux contacts ou une surchauffe.

Fixez le câble avec des clips de fixation pour éviter que les vibrations ne détendent les connexions au fil du temps. Cette précaution augmente considérablement la durabilité de votre installation.

Branchement d’une prise de remorque : Problèmes courants et solutions

Les faux contacts représentent le problème le plus fréquent lors du branchement d’une prise de remorque. Ils se manifestent par un éclairage intermittent ou des feux qui s’éteignent pendant la conduite. La solution consiste à vérifier le serrage de chaque connexion et à nettoyer les contacts si nécessaire.

Une mauvaise masse provoque souvent des dysfonctionnements multiples : feux qui ne s’allument pas, intensité lumineuse faible ou comportement erratique des clignotants. Dans ce cas, contrôlez la connexion de la broche 3 et assurez-vous qu’elle soit bien fixée sur le châssis métallique.

Les fils dénudés mal connectés peuvent créer des courts-circuits dangereux. Nous recommandons de vérifier chaque étape avec attention et de refaire les connexions défaillantes. N’hésitez pas à couper et redénuder un fil si la première tentative n’est pas satisfaisante.

L’utilisation de marques reconnues comme Delta Nautic ou Patrick-Remorques offre une meilleure garantie de durabilité et facilite le dépannage grâce à une documentation technique complète.

Utilisation d’un adaptateur pour conversion entre prises

L’adaptateur devient nécessaire lorsque votre véhicule et votre remorque utilisent des types de prises différents. Cette situation se rencontre fréquemment avec les véhicules récents équipés de prises 13 broches et les remorques plus anciennes dotées de prises 7 broches.

Ces dispositifs assurent la compatibilité électrique en convertissant les signaux entre les deux standards. Leur utilisation ne nécessite aucune modification du câblage existant et permet un branchement immédiat.

Quand utiliser un adaptateur entre prise 7 et 13 broches

L’adaptateur 13 vers 7 broches convient parfaitement pour connecter une remorque basique à un véhicule moderne. Il transmet toutes les fonctions essentielles : éclairage, clignotants, feux stop et masse.

Les fonctions complémentaires de la prise 13 broches seront perdues lors de l’utilisation, mais cela n’affecte pas les remorques qui n’en ont pas besoin. Cette limitation concerne principalement l’alimentation 12V permanente et la charge de batterie auxiliaire.

Vérifiez avant l’achat que l’adaptateur correspond bien à vos besoins spécifiques. Certains modèles de remorques nécessitent des fonctions particulières qui ne sont disponibles qu’avec une prise 13 broches native.

Avantages d’une installation avec un kit plug & play

Les kits plug & play simplifient considérablement l’installation en évitant les erreurs de câblage. Ces systèmes préfabriqués assurent une compatibilité optimale et réduisent le temps de montage.

Ces kits incluent généralement tous les éléments nécessaires : prise, câbles aux bonnes longueurs, connecteurs et instructions détaillées. Cette approche globale minimise les risques d’oubli ou d’incompatibilité entre composants.

L’investissement dans un kit de qualité se révèle souvent économique à long terme. Il évite les frais de dépannage liés aux erreurs de montage et garantit un fonctionnement fiable dès la première utilisation.

Vérification du fonctionnement après câblage

Le contrôle après câblage doit inclure le test de tous les feux et signaux pour garantir la conformité de l’installation. Cette vérification méthodique permet de détecter immédiatement les éventuels problèmes avant de prendre la route.

Testez successivement les clignotants gauche et droit, les feux de position, les feux stop et les feux anti-brouillard si votre remorque en est équipée. Chaque fonction doit répondre correctement aux commandes du véhicule tracteur.

N’hésitez pas à faire appel à une seconde personne pour actionner les commandes pendant que vous observez l’éclairage de la remorque. Cette méthode facilite la détection des dysfonctionnements et accélère les corrections nécessaires.

Une installation correcte assure votre sécurité et celle des autres usagers. Elle évite également les verbalisations lors des contrôles routiers et garantit la validité de votre assurance en cas d’accident.

FAQ

Comment brancher une prise remorque ?

Pour brancher une prise remorque, il faut connecter chaque fil du véhicule à la broche correspondante de la remorque en respectant le code couleur. Assurez-vous que le contact soit coupé et que la batterie soit débranchée avant de commencer.

Quelles sont les couleurs pour brancher une prise de remorque ?

Les couleurs pour brancher une prise de remorque à 7 broches sont : jaune pour le clignotant gauche, bleu pour les feux anti-brouillard, blanc pour la masse, vert pour le clignotant droit, marron pour les feux de position, rouge pour les feux stop et noir pour les feux de position gauche.

Quels sont les fils d’une prise de remorque à 4 broches ?

Les fils d’une prise de remorque à 4 broches comprennent généralement : un fil pour le clignotant gauche, un pour le clignotant droit, un pour les feux de position et un pour la masse. Vérifiez toujours le schéma de câblage de votre remorque pour être sûr.

Comment trouver la masse sur une prise remorque ?

Pour trouver la masse sur une prise remorque, identifiez le fil blanc qui est généralement relié à la broche destinée à la masse. Assurez-vous que cette connexion est solidement fixée au châssis métallique de la remorque pour éviter tout problème électrique.

Quelle est la fonction de chaque broche dans une prise remorque 7 broches ?

Chaque broche dans une prise remorque 7 broches a une fonction définie : la broche 1 est pour le clignotant gauche, la 2 pour le feu anti-brouillard, la 3 pour la masse, la 4 pour le clignotant droit, la 5 pour les feux de position droits, la 6 pour les feux stop et la 7 pour les feux de position gauche.

Quels outils sont nécessaires pour le branchement d’une prise de remorque ?

Pour le branchement d’une prise de remorque, les outils nécessaires incluent une pince à dénuder pour retirer l’isolant des fils, un tournevis pour serrer les connexions, et le schéma de câblage officiel pour garantir le respect des couleurs et des connexions.

Quelles vérifications doivent être faites après le câblage d’une remorque ?

Après le câblage d’une remorque, il est essentiel de vérifier le fonctionnement de tous les feux, y compris les clignotants et les feux de freinage. Une vérification systématique garantit la conformité de l’installation et évite les problèmes lors de l’utilisation.
